超声波振动筛筛面物料运行轨迹分析

发布时间:2014-12-11 15:19:14作 者:大汉技术部

为提高超声波振动筛的筛分效率,可以增加物料在筛面上的抛掷次数。在不改振动频率的晴况下,只有增加筛面的长度,但这将导致筛机尺寸和自重的增大,并且能耗也随之增大。为延长物料在超声波振动筛设备透筛前的运动轨迹以增加抛掷次数,但同时不增加筛机尺寸和自重,发展了回转类振动筛。目前的回转类振动筛有圆筒离, 振动筛和旋振筛两种型式。
对于物料在超声波振动筛设备的回转类振动筛上的运动,是建立在颗粒跳动理论上的,以单颗粒为研究对象,分析物料在振动力和离心力作用下的运动特性。对于圆筒离心筛的研究,建立了物料实现滑行与抛掷运动的条件,提出了抛掷指数、离心加速度和振动加速度等运动学参数选择的原则。由于具有较高的离心力和振动力,圆筒离心筛提高了筛分效率和处理量,特别适合于处理难筛物料,旋振筛的筛面为圆形,物料从筛面中央加人, 在筛面的旋摆振动作用下沿螺旋线向四周扩散。
超声波振动筛的筛面面积随半径增大成平方非线性关系递增,从而物料的运动轨迹延长,同时,旋振筛的空间摇摆使物料翻滚,不易堵孔并迅速分层。根据对旋振筛面上单颗粒料的运动分析,提出了临界抛掷半径、临界滑移半径和空间螺旋运动等概念。考虑料群的影响,得到了各层物料的抛掷指数、振幅与筛面的抛掷指数、振幅的关系,以及料群的理论平均速度等运动学参数。针对超声波振动筛分级垃度固定,筛面尺寸较大对结构的机械性能要求较高的问题,80年代研制出非振动的旋转概率筛。这种概率筛采用圆形筛面,楔形条缝大筛孔,增加了有效筛分面积和物料透筛概率,物料在离心力和重力作用下,散层透筛迅速,实现了快速筛分,具有较高的生产能力。并且调整转速即可在不改变设备的情况下改变分级粒度,为提高超声波振动筛的筛分精度,分析了物料着陆半径与筛分精度的关系,认为增大筛盘半径有利于提高筛分精度

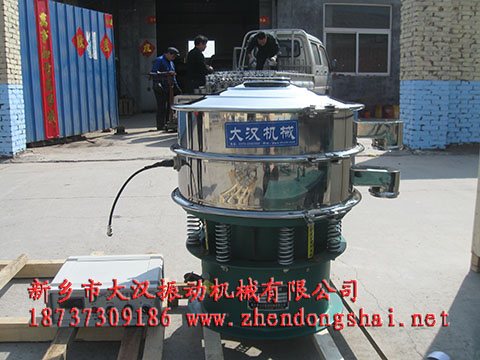

600型超声波振动筛
